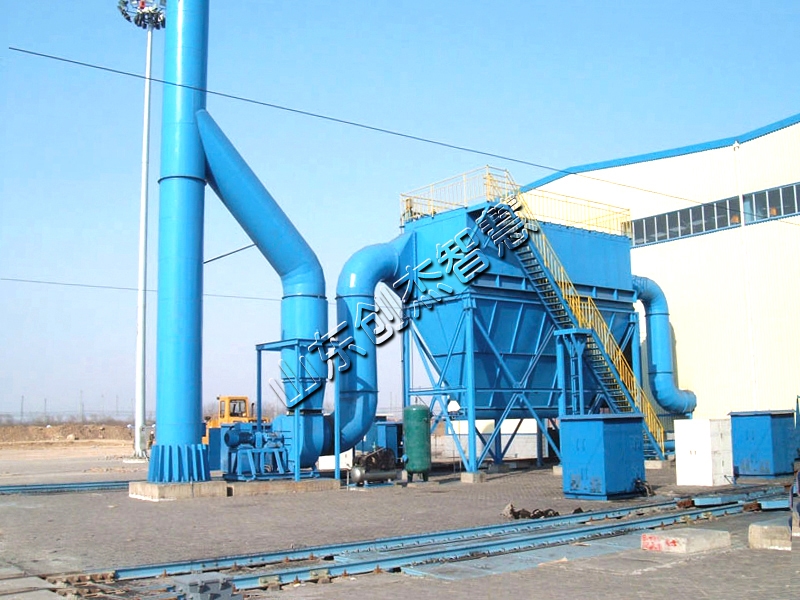

袋式除塵器
袋式除塵器是一種干式濾塵裝置。它適用于捕集細小、干燥、非纖維性粉塵。濾袋采用紡織的濾布或非紡織的氈制成，利用纖維織物的過濾作用對含塵氣體進行過濾，當含塵氣體進入袋式除塵器后，顆粒大、比重大的粉塵，由于重力的作用沉降下來，落入灰斗，含有較細小粉塵的氣體在通過濾料時，粉塵被阻留，使氣體得到凈化。

⑴除塵效率高，一般在96%以上，除塵器出口氣體含塵濃度在數十mg/m3之內，對亞微米粒徑的細塵有較高的分級效率。
　　⑵處理風量的范圍廣，小的僅1min數m3，大的可達1min數萬m3，既可用于工業爐窯的煙氣除塵，減少大氣污染物的排放。
　?、墙Y構簡單，維護操作方便。
　　⑷在保證同樣除塵效率的前提下，造價低。
　?、刹捎貌ＡЮw維、聚四氟乙烯、P84等耐高溫濾料時，可在100℃以上的高溫條件下運行。
　?、蕦Ψ蹓m的特性不敏感，不受粉塵及電阻的影響。
脈沖袋式除塵器設備構造：
除塵器主要由濾袋室、吹清灰裝置、進排氣風管、灰斗、壓縮空氣系統、電控裝置、閥門、保護系統、控制系統及其它等部分組成。
1）系統主要設備：
A、袋式除塵器本體

結構框架及箱體----結構框架用于支撐除塵器本體、灰斗及卸灰設備等；箱體包括上箱體、中箱體及灰斗等。
濾袋、籠骨和花板----濾袋和籠骨組成了除塵器的濾灰系統；花板用于支撐濾袋組件和分隔過濾室（含塵段）及凈氣室，并作為除塵器濾袋組件的檢修平臺；濾袋組件從花板裝入。
進氣系統----包括進風導流總管、導流板等。
排氣系統----包括由排氣管道等組成的除塵器凈化氣體排放系統。
卸灰系統----裝置于除塵器灰斗上的清堵空氣炮、手動插板閥等組成了除塵器的卸灰系統，輸灰設備。
B、保護系統，包括旁路系統、濾袋撿漏裝置。
C、控制系統，包括儀器儀表、以PLC可編程控制器為主體的除塵器主控柜、現場操作柜、檢修電源箱、照明電源箱等。
2）系統主要部件：
a、過濾系統（濾袋和籠骨組成了除塵器的過濾系統）
濾袋
對于整臺鍋爐布袋除塵器而言，濾袋是其核心部件。濾料質量直接影響除塵器的除塵效率，濾袋的壽命又直接影響到除塵器的運行費用。因而，我們根據除塵器運行環境和介質情況選用濾料：
附：常用濾料性能表

b、清灰系統
除塵器的清灰采用壓縮空氣低壓脈沖清灰。
清灰系統設置儲氣罐、精密過濾器（除油、水、塵），保證供氣的壓力、氣量和品質、清灰的力度和氣量能滿足大多數運行工況下的清灰需求。

c噴吹系統：
因采用排管式噴吹，噴吹管與濾袋是逐排逐條的一一對應進行噴吹，清灰氣流全部進入濾袋，氣壓能量利用率高、節能。
3）關于濾料的選擇：
袋式除塵器的核心部分為濾袋，濾袋的性能直接影響到布袋除塵器能否有效、安全、持久地運行。同時濾袋的壽命也決定著袋式除塵器的維護工作量和維護費用。針對本工程的特殊性，根據我公司技術結合公相關工程的經驗針對本除塵器運行環境情況選用濾料：本系統設備選用的料為菲斯特針刺氈（中溫型）。菲斯特濾料耐溫150℃，瞬間短時耐沖擊溫度為170℃，其抗力強度高、表面光滑易清灰、抗折性能均較好，在本項目煙氣條件下可以使用。
4）壓縮空氣系統：該系統為袋式除塵器的清灰裝置供氣。壓縮空氣經儲氣罐后經過除油除水，減壓至0.4～0.6Mpa，由管路送至除塵器的氣包。清灰系統壓縮氣耗量為每臺除塵器0.25m3/min。
5）自動控制系統
控制系統采用脈沖控制儀，脈沖時間周期可調。
