山西托輥懸掛鏈涂裝線項目

首頁>案例展示>山西托輥懸掛鏈涂裝線項目山西托輥懸掛鏈涂裝線項目
山西托輥懸掛鏈涂裝線項目
產品名稱：山西托輥懸掛鏈涂裝線項目
功能介紹：隨著科學技術的發展，新技術、新材料、新工藝不斷發展，給涂裝設備注入了新的活力。涂裝流水線作業模式越發普及，今天山東創杰小編為大家分享一個托輥懸掛鏈涂裝線的案例
咨詢電話：
18563723072

介紹說明

前言
隨著科學技術的發展，新技術、新材料、新工藝不斷發展，給涂裝設備注入了新的活力。涂裝流水線作業模式越發普及，今天山東創杰小編為大家分享一個托輥懸掛鏈涂裝線的案例。
一、托輥懸掛鏈涂裝線項目施工現場介紹
1、工件參數

工件名稱:托輥
尺寸：φ194×1800
工件單重：≤100kg
生產綱領：1000根/日(單班)
生產工藝：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件
（噴漆室、烘干室的廢氣處理方式為：活性炭吸附+脫附催化燃燒）
漆霧處理：干式凈化
加熱能源：電加熱
物流輸送：懸掛輸送
烘干溫度：60-80°C
烘干時間：30min

2、動力條件
序號 名 稱 用 途 要求指標 備 注



1
電 源		 動力回路 380V±10%/50Hz 三相四線制或三相五線制
控制回路 220V/50Hz
照明回路 220V/50Hz


2

壓縮空氣

噴涂

0.4-0.8MPa		 壓力：0.4-0.6Mpa
含油：≤0.1ppm 含水：≤1.3g/m3

3
自來水
/
常壓

3、氣候條件
序號 名 稱 設計參數 備 注
1 年平均氣溫 15℃
2 年平均濕度 65%
3 車間溫度 0℃-40℃
4 車間濕度 ≤75%

4、工藝流程：上件—Ω靜電噴漆—手動補漆—流平—烘干—強冷—下件
序號 工藝名稱 工作方式 溫度℃ 時間min
1 上件 人工 RT 2-3min
2 Ω靜電噴漆 自動 RT 3min
3 補噴 人工 RT 2min
4 流平   RT 3-5min
5 烘干 熱風循環 60-80℃ 30min
6 強冷 自動 RT 3-4min
7 下件 人工 RT 2-3min


二、設備介紹
1.涂裝工藝流程：
上件、往復機?噴漆、人工補噴、流平、烘干、冷卻、下件
1.2生產節拍：
噴漆生產線采用 XT100 懸掛輸送機連續輸送.
輸送節拍計算：
懸鏈輸送掛件數量 1000 件/天。
工作時間取值 8 小時，則 8×60=480 分鐘。
設備利用率設90% ,懸掛吊點間距取0.4m  那么v=1000×0.4÷480 ÷90%
=0.92m/min，速度 0-2m 無級調速。
設計鏈速：1m/min
生產節拍：0.4/1=0.4min=24s
設計節拍：45s
產能計算：8*60*60*0.9/24=1080/天
1.3 各設備尺寸
?噴漆室：噴涂時間3min  鏈速：1m/min
設備尺寸：4500*3000*3200mm
人工噴漆室：噴涂時間2min  鏈速：1m/min
設備尺寸：4500*2700*3200mm
流平室：流平時間3-5min  鏈速：1m/min
設備尺寸：5000*2400*3200mm
烘干室：烘干時間30min  鏈速：1m/min  工件在烘干室內行走長度為：30min*1m/min=30m
設備尺寸：12000*2200*3100mm 烘干室內線長34000mm
強冷室：強冷時間4min  鏈速：1m/min  工件在室內行走長度為：4min*1m/min=4m
設備尺寸：4000*1950*3100mm

2、技術參數
2.1、設備工藝名稱
序號 設備名稱 規格/內腔凈尺寸（長×寬×高） 功能和特點 數量
1 上件區 5000mm   1套
2 ?噴漆室 4500×3500×3200mm   1套
3 人工噴漆室 4500×2700×3200mm 補噴、檢驗 1套
4 流平室 5000×2200×3200mm 流平 1套
5 烘干室 12000×2200×3200mm 烘干 1套
6 強冷室 4000×1950×3200mm   1套
7 下件區 5000mm   1套
8 懸掛鏈 XT100    120m 輸送 1套
2.2.?噴漆室
序號 項目名稱 參 數/規 格
1 ?噴漆房工作尺寸（mm） 4500×3500×3200mm
2 自然進風系統 1套
3 空載風速m/s ≥0.20
  排風風量 11000m3/h
4 ?噴涂 1臺
  往復升降機 型號：LTMD-1500 型噴涂行程：1800m
  Ω靜電噴漆系統 TURBO DISK 型空氣渦輪馬達
  高壓發生裝置 型號：LEPS5001 型
5 總功率 約10kw

2.3.人工噴漆室
序號 項目名稱 參 數/規 格
1 人工噴漆房工作尺寸（mm） 4500×2700×3200mm(L×W×H)
2 自然進風系統 1套
3 空載風速m/s ≥0.3
  排風風量 13000m3/h
7 光照度Lux  ≧500Lux

2.4.流平室
序號 項目名稱 參 數/規 格
1 室體工作尺寸（mm） 5000×2200×3200mm
2 進風系統 1套
3 排風系統 1套
  排風風量 4800m3/h
4 光照度 ≧300Lux

2.5.烘干室
序號 項 目 名 稱 參 數/規 格
1 室體工作尺寸 12000×2200×3200mm
2 循環次數 2-3次/min
  風機型號 GW-5C  10000m³/h
  風量 10000m³/h
  全壓 1500Pa
  循環風機功率 7.5kw
  數量 1套
3 烘干溫度 60-80℃
4 烘干時間 30min
  熱風加熱值 51600kcal/h(60kw)
  加熱方式 電
5 電加熱器 5kw*12
  電加熱箱
6 強排風量 1000m3/h
7 廢氣處理方式 引入到噴漆房廢氣處理系統中
8 設備功率 約70kw

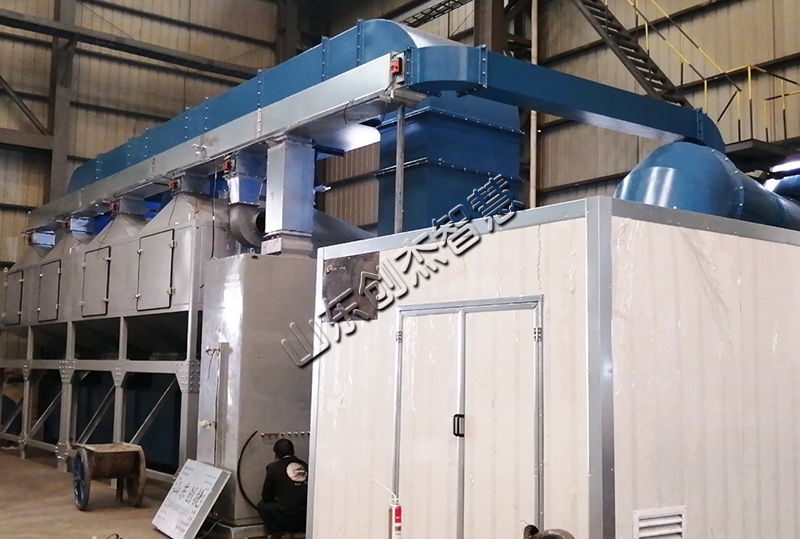

2.6.有機廢氣處理系統
序號 項目名稱 參 數/規 格
1 干式過濾器 1套
2 排風系統 1套
  排風風量 30000m3/h
  排風機型號 B4-72No8C
  全    壓 3000pa
  排風風機功率 37kw
3 廢氣處理方式 干式漆霧過濾+活性炭吸附箱+催化燃燒設備+高空排放
  催化燃燒 VOC-300
  功率 65kw
4 風閥  4套
5 總功率 約70kw

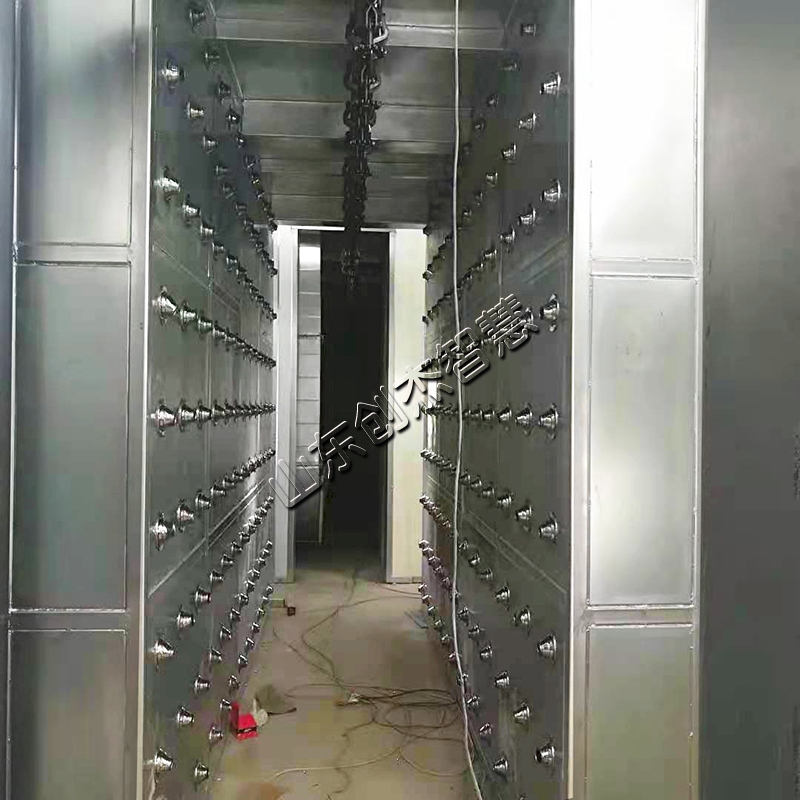

2.7.冷卻室
序號 項目名稱 參 數/規 格
1 室體工作尺寸（mm） 4000×2000×3200mm
2 送風系統 1套
  送風風量 1臺×8000m3/h
  送風機型號 4-68-6.3C
  送風風機功率 7.5kw
3 送風過濾系統 1套
4 風墻、吹嘴 1套
5 總功率 約10kw

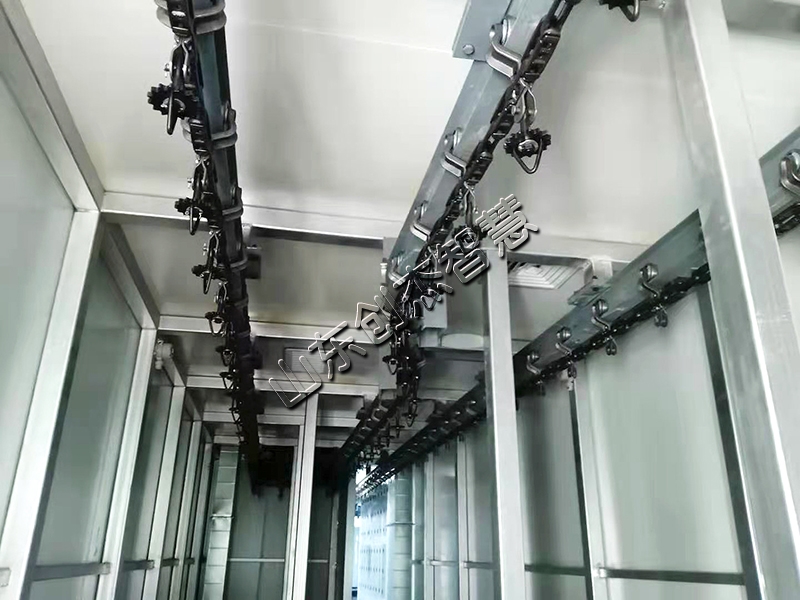

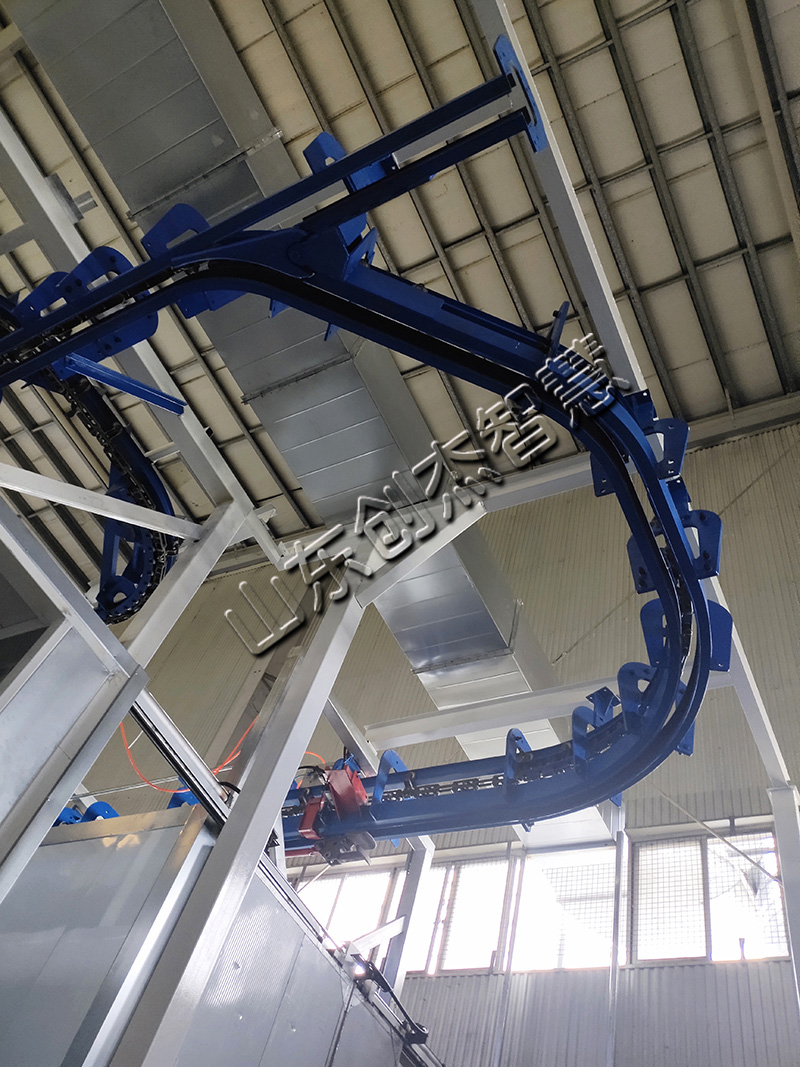

4.2.6.輸送系統
序號 名稱 參 數/規 格
1 懸掛輸送機 XT100   120m
1.1 生產線速度 1m/min
1.2 調速范圍 0-2m/min
1.3 單點吊重 100Kg
1.4 掛點數量 300組
1.5 輸送功率 5.5Kw
